WEET WTP-C Precision Multiturn Wirewound Potentiometer

PDF Download

Features

WEET WTP-C Precision Multiturn Wirewound Potentiometer
Rated Power: 1W 5 Turns
Rated Power: 2W 10 Turns
Precision Adjustable
Reliable Performance
Small Size

High Precision


Contact Whatsapp Send Enquiry WEET YouTube

Detailed Specifications

Electrical Characteristics: WTP-C-1W
Standard Resistance Range 100Ω-47KΩ
Resistance Tolerance ±5%
Linearity ±0.5%
Effective Electrical Stroke ≥1800°-10°
Terminal resistance ≤0.2%R or
Rotating Noise ≤3%R or
Insulation Resistance RI≥1GΩ
Withstanding Voltage 101.3kPa 710V8.5kPa 470V
Electrical Characteristics: WTP-C-2W
Standard Resistance Range 100Ω-100KΩ
Resistance Tolerance ±5%
Linearity ±0.5%
Effective Electrical Stroke ≥3600°-10°
Terminal resistance ≤0.2%R or
Rotating Noise ≤3%R or
Insulation Resistance RI≥1GΩ
Withstanding Voltage 101.3kPa 710V8.5kPa 470V

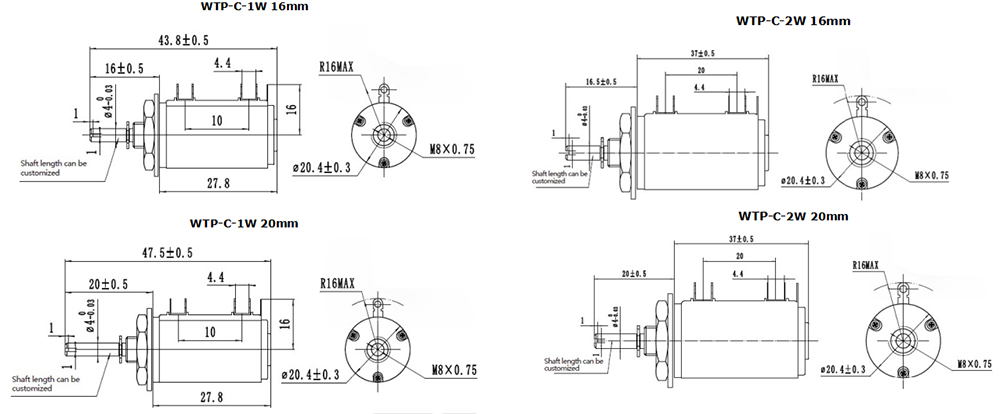

Product Drawing

WEET-WTP-C-Drawing

Main Applications

The application field of WTP-C is very clear. It is designed for scenarios that require precise,stable, and reliable adjustment of circuit parameters,

especially suitable for installation on the control panel or internal circuit board of equipment for precise settings
